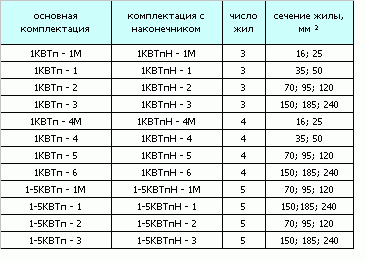

Концевые муфты для многожильного кабеля для внутр. и наруж. установки с бумажной изоляцией на напряжение до 1кВ

Муфты концевые термоусаживаемые предназначены для оконцевания 3-х, 4-х и 5-ти жильных силовых кабелей с бумажной пропитанной и пластмассовой изоляцией на напряжение до 35кВ. При эксплуатации муфт допустимая разность уровней их установки по высоте (для кабелей с бумажной изоляцией) до 25 метров.

1. наконечник болтовой.
2. манжета концевая.
3. жильная трубка.
4. изолятор.
5. манжета пальцевая.
6. перчатка.
7. детали заземления (тёрка, провод с наконечником, пружина).
8. манжета поясная.


Для удобства эксплуатации концевые манжеты выполнены разными цветами.
Для заземления оболочки кабеля используется набор неспаянного заземления: тёрка, провод с наконечником, пружина. Провод и тёрка - лужёные.

Концевые муфты наружной установки для многожильного кабеля с бумажной изоляцией на напряжение до 1кВ

   По специальному заказу потребителей поставляются комплекты термоусаживаемых муфт 35КВТп и 35КНТп на напряжение до 35 кВ.
